機械密封材料之軟材料(二)

    機械密封材料之軟材料(二)：

    燒結(jié)石墨直接用作機械密封環(huán)會出現(xiàn)滲透性泄漏，且強度降低。這是由于燒結(jié)石墨在焙燒過程中，因黏結(jié)劑中揮發(fā)物質(zhì)產(chǎn)生揮發(fā)，黏結(jié)劑發(fā)生聚合、分散和炭化，出現(xiàn)10%~30%的氣孔。改進措施是對其進行浸潰處理以獲得不透性石墨制品，并提高其強度。碳石墨可以浸潰各種不同材料來控制其滲透性。在浸潰時，授潰劑的性質(zhì)決定了浸潰石墨的化學(xué)性質(zhì)、熱穩(wěn)定性、機械強度和可使用的溫度范圍。目前常用的浸潰劑有合成樹脂和金屬兩大類。常用的浸潰樹脂有酚酫樹脂、環(huán)氧樹脂和呋喃樹脂，其中酚醛樹脂耐酸性好，環(huán)氧樹脂耐堿性好，呋喃樹脂耐酸性和耐堿性均好。在這三種樹脂中浸呋喃樹脂碳石墨環(huán)最好。當(dāng)密封環(huán)所處溫度小于或等于17℃時，可選用浸合成樹脂的碳石墨；大于17℃時應(yīng)選用浸金屬的石墨環(huán)，同時還得考慮所浸金屬的熔點、耐介質(zhì)腐蝕特性等。當(dāng)密封環(huán)所處高溫介質(zhì)時，浸銻石墨應(yīng)優(yōu)先考慮。58u機械密封

    —些國產(chǎn)碳石墨的型號及性能如表5-3所示。

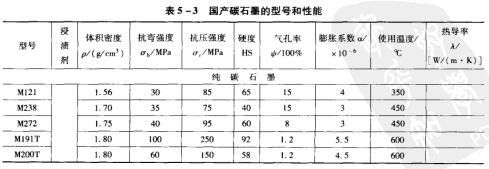

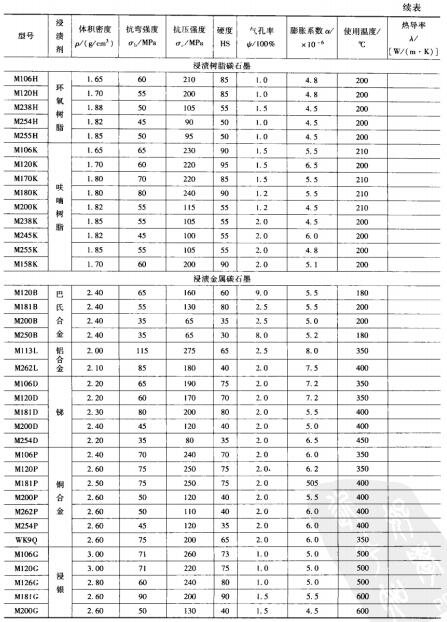

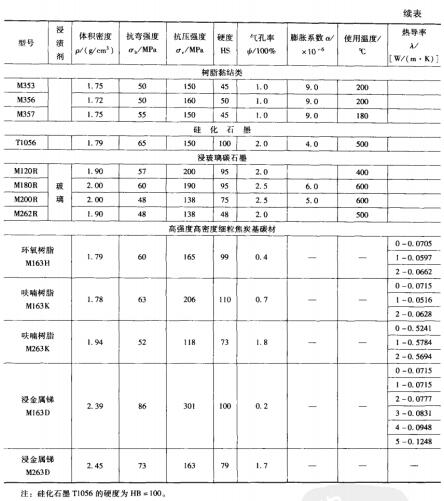

    表5-3國產(chǎn)碳石墨的型號和性能

本文源自http://m.jindiangl.cn/news/1049.html，轉(zhuǎn)載請注明出處。

(責(zé)任編輯：機械密封http://m.jindiangl.cn)

上一篇：機械密封材料之軟材料(一)　　下一篇：機械密封材料之軟材料(三)

• 上一篇：機械密封材料之軟材料(一)
• 下一篇：機械密封材料之軟材料(三)
