機械密封系統的基本器件之旋液分離器

     機械密封系統的基本器件之旋液分離器：

    利用離心沉降作用分離流體中固體顆粒，見圖6-4，常用于介質沖洗機械密封系統。當含有固體顆粒的流體進人旋液分離器后，流體沿切向入口1進入錐形壁面，由于存在一定的壓差，流體便產生高速流動，此切向流便沿錐形腔產生一個漩渦同時產生離心力。介質中的雜質依靠游渦和離心力作用進行分離，清潔的介質自上方出口2進人密封腔，雜質則從下面出口3排出。這種分離器通�？梢苑蛛x出去95%~99.5%的雜質，例如在0.7MPa壓力條件下，對含砂水進行分離，當粒度為0.25um時，分離率為96%~99.2%。砂磨機機械密封

    旋液分離器的使用要求是：

    ①進出口壓差為0.15~0.8MPa。

    ②流體中的固體顆粒質量百分率應不超10%；運動黏度<20m/s。

    ③固體顆粒重度應大于液體。

    ④液體黏度不超過(20－25）*10-6m/s。

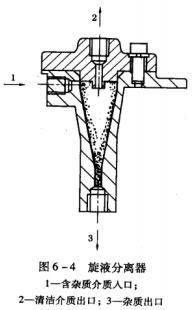

    圖6-4旋液分離器
