機械密封收斂縫隙流體膜層模型

    機械密封收斂縫隙流體膜層模型：
    如圖2-46(a)所示，平行平板作相對運動，368機械密封按牛頓定律流速沿間隙島度方向按線性規律分布，而沿長度方向保持不變，為純剪切流:按連續性定理沿長度各斷曲的壓力不變。
    如圖2-46(b)所示，兩平面相互行輕微的傾斜度，其中一個平面作相對運動。由于間隙兩端商度不同.對了等寬平板，按照連續忭定理，沿長度方向流速變化，逐漸增大㈥此可以判定間隙內沿長度的壓力變化。

    如圖2-46(c)所示，可以設想上板有一載荷W作用，流體就從縫隙兩端流出，流速呈拋物線分布，產生壓差流。
    如圖2-46(d)所示，剪切流與壓差流疊加后得出實際的流速分布和壓力分布
    由此可知，收斂縫隙流體膜層有一定承載能力，產生動壓效應。

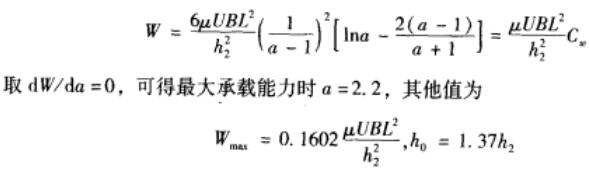

    假設平板為無限寬而且黏度和密度為常數，則可用公式(2-13b)確定傾斜平板的承載能力W
