旋轉接頭機械密封介紹

    旋轉接頭機械密封介紹：
    旋轉接頭是一種將靜態管道連接到旋轉元件的特殊的機械密封，可實現由靜態管向旋轉設備輸送液體，用于冷卻、加熱或增壓。同時，可提供大量類型的單通道和多通道非平衡型和平衡型裝置來處理含水冷卻劑、液壓油、傳熱油、空氣、氣體或蒸汽。
    下面介紹幾種旋轉接頭結構。圖2-7為單一流體旋轉接頭結構，管接頭1為旋轉部分與旋轉腔聯接，接頭體6為靜止部分與靜腔聯接，密封部分由7、8、9、10、11組成，此種結構只有一個流體通道。圖2-8為一種雙流體旋轉接頭結構，管接頭1為旋轉部分與動腔聯接，接頭體11和管接頭9為靜止部分，可分別聯接兩流體靜腔，內管內、外均有流體，序號6、10、12、13、14為密封部分，防止流體泄漏；8、16之間密封，防止流體互混。此種結構是在圖2-7的基礎上拓展而成。
    圖2-7單一流體旋轉接頭

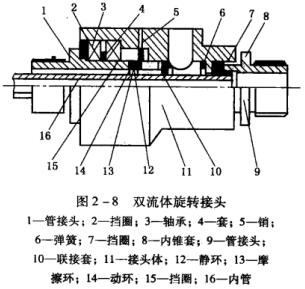

    圖2-8雙流體旋轉接頭

    從以上兩種旋轉接頭結構可知，旋轉接頭在不同的應用場合有不同的結構，但不管結構如何變化，均包括三大部分，即旋轉部分、密封部分和靜止部分。旋轉部分與旋轉腔聯接，靜止部分與靜止腔聯接，兩部分之間有完整的流體通道，密封部分對流體進行密封，防止流體泄漏及流體間的互混。
對旋轉接頭進行設計時，設計形式根據壓力、溫度、速度以及流體類型分類，具體可參考相應的標準JB/T8725—1998。兩種典型的設計見圖2-9和圖2~10。
    圖2-9示出了用于不足10.1MPa壓力下將冷卻液體注入機床轉軸、具有5mm凈內徑的一個小型旋轉轉頭。一個軸向可移動的不銹鋼補償環與焊接到位于球軸承內的旋轉隔膜的碳環配對。換言之，對于磨料性液體，可提供和端面組合。為了摩擦力最小，對于一給定流動面積，密封直徑應盡可能小。裝置設計用于達到1500r/min的速度。
    圖2-9高速旋轉轉頭

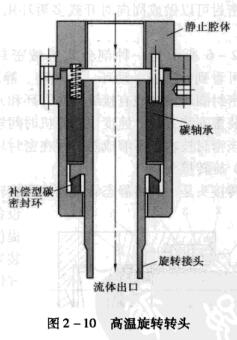

    圖2-10高溫旋轉轉頭

    圖2-10示出了達到2.0MPa的蒸汽或傳熱油用高溫旋轉接頭。一浮動碳密封環在一側具有一個徑向端面，在另一側具有一個凸起端面。一個同樣為碳石墨制成的滑動軸承將彈簧力傳遞到密封界面。當碳浸潰樹脂時允許工作溫度達到250℃，當浸潰金屬時允許達到350℃，耐溫墊片用于靜密封。
